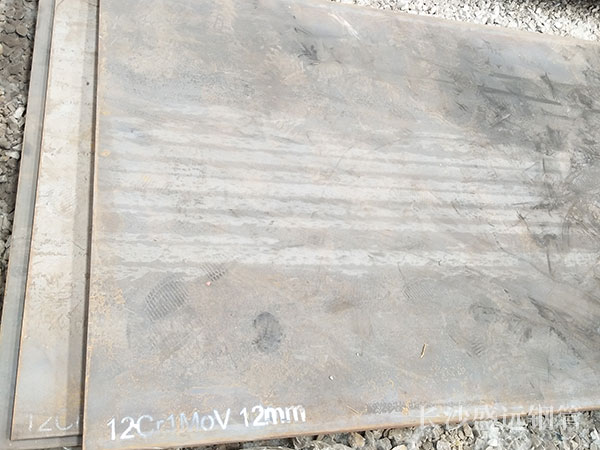

12cr1mov合金板

　　12cr1mov合金板：主要特性：此钢与12CrMoV钢相比，具有更高的抗氧化性及热强性。此钢的蠕变极限与持久强度值很接近，并在持久拉伸的情况下具有高的塑性；钢的工艺性与焊接性良好，但焊前需预热至300℃，焊后需除应力处理。
　　12cr1mov合金钢板化学成分：Si：0.17～0.37  Mn：0.40～0.70  Cr：0.90～1.20        Mo：0.25～0.35  V：0.15～0.30
　　热处理
　　淬火加热温度（℃）：970；冷却剂：空
　　回火加热温度（℃）：750；冷却剂：空
　　力学性能
　　断后伸长率（δ5/%）：≧22
　　断面收缩率（ψ/%）：≧50
　　冲击吸收功（Aku2/J）：≧71
　　布氏硬度（HBS100/3000）（退火或高温回火状态）：≦179
　　这种钢主要在正火及高温回火后使用，用以制造高压设备中工作温度不超过570～585℃的过热钢管、导管、蛇形管，水包炉，热风炉及其它相应的锻件。
